ASRock B660M Pro RS Intel B660 Series

Especificaciones Técnicas

ASRock Super Alloy
– Power Choke Premium
– PCB Negro Zafiro
– Alta densidad Tejido de vidrio PCB
Tecnología ASRock Intel® de memoria POOL (Planes on Outer Layers) de 4 capas Ranura de acero ASRock Disipador de calor ASRock de cobertura total M.2 ASRock Hyper M.2 (PCIe Gen4x4) ASRock Mensaje de estado Checker (PSC)
ASRock Full Spike Protection (para todos los puertos USB, Audio, LAN)
ASRock Live Update & APP Shop

CPU
– Soporta 13th Gen & 12th Gen y next gen Intel® Core™ Processors (LGA1700)
– Diseño Digi Power
– Diseño de fase de alimentación 8
– Soporta Intel® Hybrid Technology
– Soporta Intel® Turbo Boost Max 3.0 Technology

Chipset
– Intel® B660

Memoria
– Tecnología de memoria Dual Channel DDR4
– 4 x ranuras DDR4 DIMM
– Soporta memoria DDR4 non-ECC, un-buffered up to 5333+(OC)*
– Soporta módulos de memoria ECC UDIMM (operan en modo no-ECC)
– Máxima capacidad de memoria del sistema: 128GB
– Soporta Intel® Extreme Memory Profile (XMP) 2.0
*Soporta DDR4 3200 de forma nativa.

BIOS
– 128Mb AMI UEFI Legal BIOS con soporte GUI Multilingüe
– Activación compatible con ACPI 6.0
– Soporta SMBIOS 2.7
– CPU Core/Cache, CPU GT, DRAM, VDD_IMC, VCCIN AUX, +1.05V PROC, +0.82V PCH, +1.05V PCH multi-ajuste de voltaje

Gráficos
– Intel® Xe Arquitectura gráfica (Gen 12)
– Salida Dual graphics: Soporta HDMI y DisplayPort 1.4 ports por controladores de pantalla independientes
– Soporta HDMI 2.1 TMDS Compatible con máxima resolución de hasta 4K x 2K (4096×2160) @ 60Hz
– Soporta DisplayPort 1.4 con DSC (comprimido) max. Resolución up to 8K (7680×4320) @ 60Hz / 5K (5120×3200) @ 120Hz
– Soporta HDCP 2.3 con HDMI 2.1 Compatible con TMDS y puertos DisplayPort 1.4
*Gráficos Intel® UHD integrada visuales y las salidas de VGA puede ser compatible sólo con los procesadores que tienen GPU integrada.

Audio
– Audio 7.1 canales HD (Realtek ALC897 Audio Codec)
– Soporta protección contra sobretensiones
– Nahimic Audio

LAN
– Gigabit LAN 10/100/1000 Mb/s
– Giga PHY Intel® I219V
– Soporta Wake-On-LAN
– Suporta Protección Lightning/ESD
– Soporta Ethernet 802.3az eficiente energéticamente
– Soporta UEFI PXE

Ranuras de expansión
CPU:
– 1 x PCIe 4.0 x16 Slot (PCIE1), Soporta modo x16*
Chipset:
– 1 x ranura PCIe 3.0 x16 (PCIE3), Soporta modo x4*
– 1 x PCIe 3.0 x1 Slot (PCIE2)*
– 1 x Socket M.2 (Key E), soporta modulo WiFi/BT PCIe WiFi tipo 2230 y Intel® CNVi (Integrada WiFi/BT)

– Soporta AMD CrossFire™
*Soporta NVMe SSD como discos de arranque

Almacenaje
CPU:
– 1 x Hyper Socket M.2 (M2_1, Key M), Soporta type 2242/2260/2280 PCIe Gen4x4 (64 Gb/s) mode*
Chipset:
– 1 x Socket Ultra M.2 (M2_2, Key M), Soporta type 2280 SATA3 6.0 Gb/s & PCIe Gen3 x4 (32 Gb/s) mode*
– 4 x conectores SATA3 de 6.0 Gb/s**

*Soporta Intel® Optane™ Memory H Series (M2_2 only)
Soporta Dispositivo de administración de volumen Intel® (Intel® Volume Management Device – VMD)
Soporta NVMe SSD como discos de arranque
Soporta ASRock U.2 Kit

** Si M2_2 está ocupado por un dispositivo de tipo SATA M.2, SATA3_0 se deshabilitará.

RAID
– Admite RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA
Conectores
– 1 x cabecera SPI TPM
– 1 x Chásis Intrusión y header de altavóz
– 1 x Encabezado RGB LED
* Soporta hasta 12V/3A en total, Tiras LED 36W
– 3 x Encabezado LED direccionable
* Soporta hasta 5V/3A en total, Tiras LED 15W
– 1 x conector ventilador Procesador (4-pin)
* El conector de ventilador de la CPU soporta ventilador de la CPU de máxima potencia del ventilador 1A (12W).
– 1 x conector del ventilador CPU / Bomba de agua (4-pin) (Control de velocidad ventilador Smart Fan)
* El Procesador / ventilador de la bomba de agua admite el ventilador del refrigerador de agua de una potencia máxima de ventilador de 2A (24W).
– 3 x conectores ventilador bomba de agua Chasis (4-pin) (Control de velocidad ventilador Smart Fan)
* El chasis / ventilador de la bomba de agua admite el ventilador del refrigerador de agua de una potencia máxima de ventilador de 2A (24W)
* CPU_FAN2/WP, CHA_FAN1~3/WP puede auto detectarse si el ventilador 3-pin ó 4-pin está en uso.
– 1 x conector alimentación 24 pin ATX
– 1 x conector alimentación 8 pin 12V (Conector de Alimentación de Alta Densidad)
– 1 x Conector panel frontal audio
– 1 x Conector Thunderbolt™ AIC (5-pin) (Soporta ASRock Thunderbolt™ 4 AIC Card)
– 2 x cabezales USB 2.0 (soporta 4 puertos USB 2.0) (Soporta Protección ESD)
– 1 x cabezal USB 3.2 Gen1 (soporta 2 puertos USB 3.2 Gen1) (Soporta Protección ESD)
– 1 x Panel Frontal Tipo C USB 3.2 Gen1 Encabezado (Soporta Protección ESD)

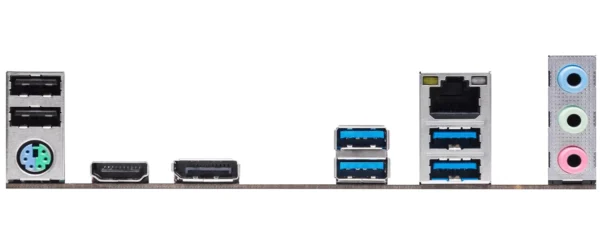

Panel trasero Entrada/salida
– 3 x Puntos de montaje de la antenna
– 1 x Puerto PS/2 Teclado/Ratón
– 1 x puerto HDMI
– 1 x DisplayPort 1.4
– 4 x puertos USB 3.2 Gen1 (ASMedia ASM1074 cubo) (Soporta Protección ESD)
– 2 x puertos USB 2.0 (Soporta Protección ESD)
– 1 x Puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)
– Conectores HD Audio: entrada de línea / Altavoz Delantero / Micrófono

CD de Soporte
– Drivers, Utilidades, Software Antivirus (Versión de prueba)

Accesorios
– Guía de instalación rápida, CD de Soporte, Placa entrada/salida
– 2 x cables de datos SATA
– 3 x Tornillos para Sockets M.2
– 1 x Separador para el zócalo M.2

Monitorización del hardware
– Ventilador Tacómetro: CPU, CPU / bomba de agua, ventilador bomba de agua Chasis
– Ventilador silencioso (Ajuste automático de la velocidad del ventilador del chasis por la temperatura de la CPU): CPU, CPU / bomba de agua, ventilador bomba de agua Chasis
– Ventilador con Control de velocidad múltiple: CPU, CPU / bomba de agua, ventilador bomba de agua Chasis
– Detección Caja abierta
– Control de voltaje: CPU Vcore, +1.05V_PCH, DRAM, VCCIN AUX, VCCSA, +1.05V PROC, +0.82V PCH, +12V, +5V, +3.3V

Formato
– Formato Micro ATX: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
– Diseño Capacitadores sólidos

Sistema Operativo
– Compatible con Microsoft Windows® 10 64-bit / 11 64-bit

Certificaciones
– FCC, CE
– Calificada para ErP/EuP (ErP/EuP se necesita fuente de alimentación preparada)
